ARDUINO CLOME 1284P

Čaute nadšenci Arduina.

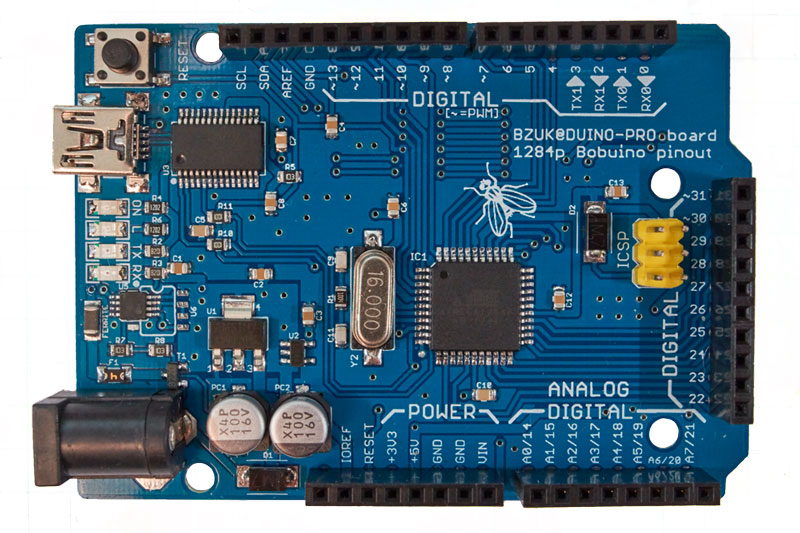

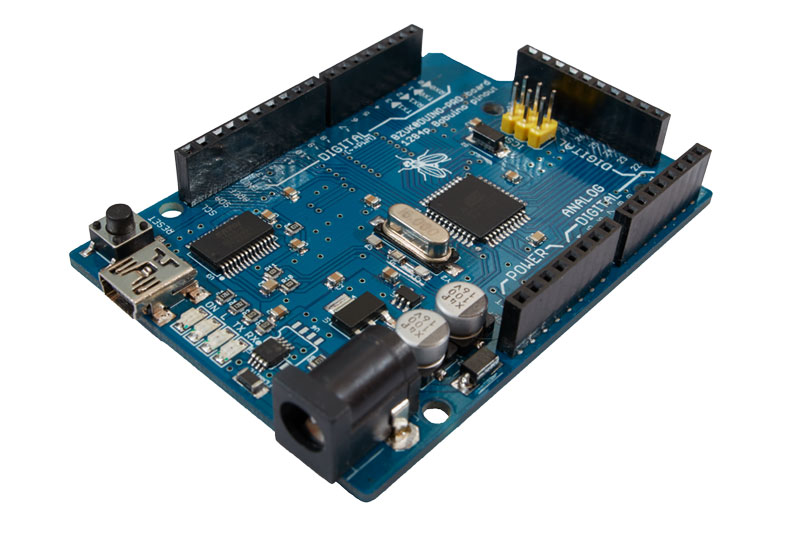

Táto sekcia bude zameraná na vývojovú dosku arduina vlastnej výroby na základe ATmega1284p, pri písaní vlastných programov mi už nestačila verzia UNO.

Určite to poznáte, navrhnete si v hlave nejaký projekt, všetko si pripojíte na Arduino UNO a začnete písať program, čo čert nechcel zistíte, že máte málo miesta vo Flash, keď že UNO nie je pre väčšie projekty postavil som si clon na chipe ATmega1284p. Clon je takmer kompatibilný s IO výstupmi ako na UNO R3 a má navyše 10 digitálnych výstupov, pre porovnanie rozdiely medzi mega1284p a mega328p:

Ako USB/RS232 konvertor som použil FT232RL pre stabilnejšiu komunikáciu.

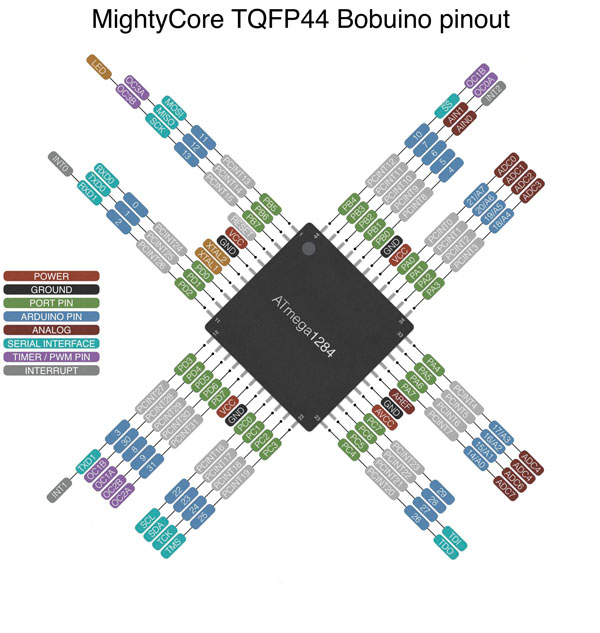

Bootloader pre ATmega1284p som použil MightyCore, ktorý používa 3 typy výstupov IO a to buď STANDARD, Sanguino alebo BOBUINO, ja som v mojom zapojení použil BOBUINO PIN OUT a s 16mhz hodinami, ale je možné použiť aj 8, 12, 18.432, 20.
